Grúa pórtico para tuneladoras de escudo

　　La grúa pórtico para escudos es un equipo de elevación pesada diseñado para la descarga de escoria, el transporte de equipos y el soporte de escudos en la construcción de túneles subterráneos. Puede completar automáticamente las operaciones de descarga, vertido y circulación de escoria para satisfacer las necesidades de transporte de materiales en la construcción de túneles. Además de las funciones de descarga y descarga de escoria, la grúa también puede utilizarse para la elevación de placas tubulares, el montaje de conjuntos de escudos y otras operaciones clave, siendo un equipo indispensable e importante en la construcción de escudos.

　　Las grúas pórtico para escudos se dividen principalmente en cuatro series según la capacidad de elevación y el diámetro de la herramienta aplicable, que pueden satisfacer diversas necesidades de construcción:

　　Serie de 100 toneladas: capacidad de elevación de 100 toneladas, aplicable a la instalación de herramientas de estructura de escudo con un diámetro de 6,3 metros y menos.Serie de 200 toneladas: capacidad de elevación de 200 toneladas, adecuada para la instalación de herramientas de escudo de 13 m de diámetro.Serie de 130 toneladas: capacidad de elevación de 130 toneladas, utilizada principalmente para cortadores de escudo de tamaño mediano y elevación de láminas de tubos.Serie de 100 toneladas: capacidad de elevación de 100 toneladas, aplicable al diámetro de 6,3 metros y por debajo de la instalación de herramientas de corte de escudo.

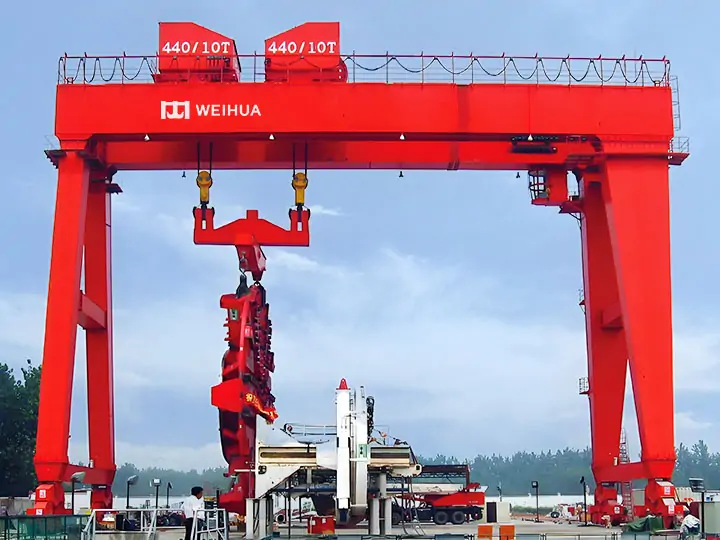

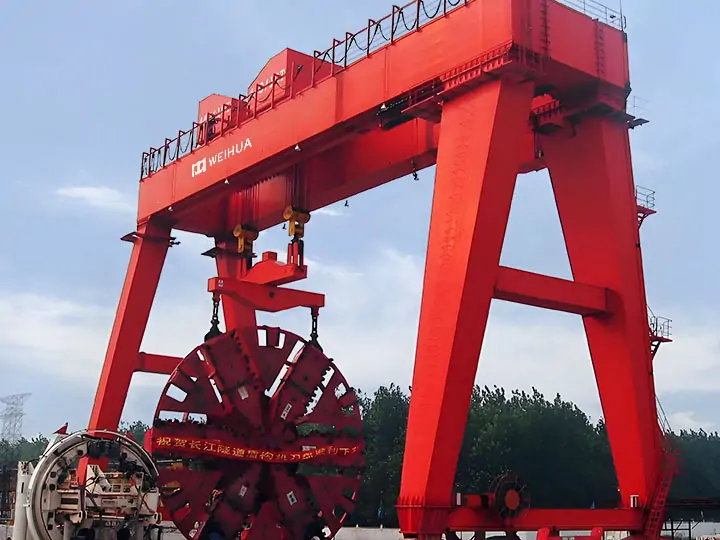

　　El esparcidor superior de la grúa pórtico con escudo puede oscilar para adaptarse a las necesidades de excavación en diferentes direcciones. Debido a las características especiales de la construcción del escudo, el esparcidor adopta un diseño especial, equipado con abrazaderas o ganchos ajustables que se adaptan a diferentes tamaños y pesos, y es capaz de sujetar firmemente piezas pesadas de formas irregulares, como la placa de corte, el cuerpo del escudo y la placa de tubería.

　　Características: Su diseño de doble carro permite conectar dos carros para elevar el disco de corte y también trabajar de forma independiente para elevar la placa tubular, adaptándose a diversas necesidades de construcción. El separador y extensor giran 360° para satisfacer las necesidades de instalación multiángulo del cortador y la placa tubular. El mecanismo de elevación del carro gira 180° para adaptarse a diferentes direcciones de descarga de escoria, lo que aumenta la flexibilidad de la construcción. Equipado con un sistema de control PLC, ofrece un funcionamiento inteligente y un control preciso, automatizando la descarga y el vertido de escoria, así como la operación cíclica, lo que mejora significativamente la eficiencia de la construcción. Incorpora una indicación de seguridad completa y un dispositivo de protección contra sobrecargas para garantizar la seguridad de la operación. El mecanismo de elevación adopta un engranaje abierto, una estructura simple y fiable, de fácil mantenimiento. Su diseño ligero, compacto y compacto lo hace ideal para espacios reducidos en el túnel, reduciendo el consumo de energía y los costes operativos. Su diseño modular facilita el transporte, la instalación y el mantenimiento. Diseñado para la construcción de escudos, es capaz de adaptarse a las complejas condiciones de trabajo del entorno subterráneo sin excavación.Aplicación

　　La grúa pórtico de escudo se utiliza principalmente para las siguientes operaciones:

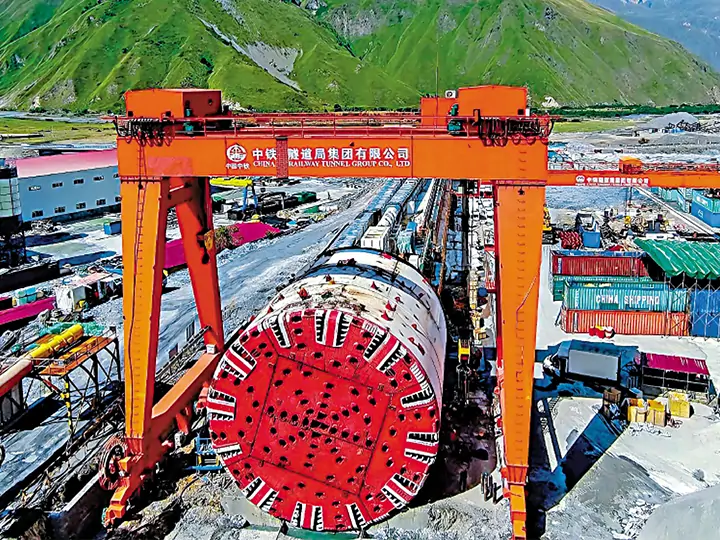

　　Elevación y transporte del cuerpo del cortador y del escudo: en la construcción del escudo sin excavación, se utiliza para levantar y transportar la placa de corte, el cuerpo del escudo y la lámina de la tubería de soporte del túnel.Instalación de la lámina de tubo del túnel: para completar la elevación y la instalación precisa de las láminas de tubos del túnel en el pozo.Descarga de escoria y transporte de material: realice la descarga automática de escoria, el vertido de escoria y el transporte circulante de material para mejorar la eficiencia de la construcción.
